基于双极探火管自动灭火装置的数据中心火灾解决方案
作者:中阳消防2019-05-30阅读量：次
随着电子化、信息化技术的发展，我们正被越来越大规模的数据所包围。通常，为保持这些数据的正确运行和可靠性，最常见的措施就是建立数据中心，以良好的环境、可靠的供电、周全的保障、快捷的通信来为大量数据的存储、运行和维护提供保障。
但是，百密终有一疏，数据中心仍有如下火灾隐患因素：
（1）设备故障——机房内配电系统、用电设备、电脑、UPS 系统、空调等设备始终处于24 小时的工作状态，疲劳和老化故障都可能引发火灾；
（2）电气线缆故障——电气线路短路、过载、接触电阻过大等引发火灾；
（3）可燃材料——机房内使用或存在可燃材料；
（4）雷击——雷击等强电侵入导致火灾；
（5）静电——通信设备的运行及工作人员所穿的衣服等都能产生静电。如果机房接地处理不当，形成高电位，就会发生静电导电现象，极易产生火花并引燃周围可燃物发生火灾；
（6）其它人为原因等。
消防灭火装置作为数据中心安全的最后一道保障，旨在最不利的情况下，当火灾发生时尽可能早地将火灾扑灭，减小设备和数据损失。目前，实际应用中，数据中心的消防灭火装置主要有两种方式，一是传统气体灭火系统，二是感温自启动探火管灭火装置。
传统气体灭火系统是通过报警系统启动灭火系统来完成的，首先由于灭火系统管道设置的局限性，无法将管道布置到机柜内部，释放的灭火气体无法第一时间进入柜体灭火，同时火灾报警的电子控制元件易受环境干扰产生误报，从而引起系统误喷的可能性比较大；其次传统的气体灭火系统灭火剂用量大，喷放后对人员和环境的危害性也大；最重要的是传统的气体灭火系统总是要等到火势很大时（火蔓延到设备表面时）才能启动，只是控制火灾的蔓延和扩大，无法在火灾的初始阶段将其扑灭，错失扑灭柜体内火灾的最佳时机。
另一种方案是感温自启动探火管灭火装置，是一种小型自动灭火装置，它无需任何电源，无需专门的火灾探测器，无需复杂的设备及管线，利用探火管感温自启动的特性，集报警和灭火于一体，将火患扑灭在最初阶段。因此，在最新修订的《建筑设计防火规范》（GB50016-2006）条文说明 8.5 中对探火管装置的应用作了说明，“如在有的场所空间很大，只有部分设备是危险源并需要灭火保护时，和对该局部危险性大的设备采用小型自动灭火装置（如“火探”自动灭火装置等）行保护，而不必采用大型自动灭火系统保护整个空间的方法来实现。”

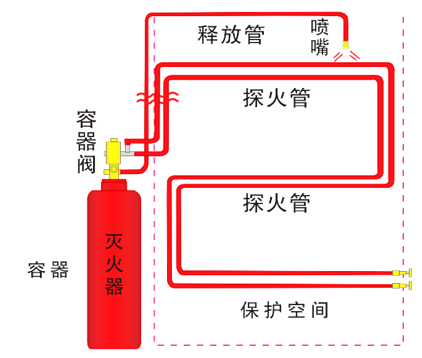

而本方案推荐采用感温自启动双极探火管式灭火装置（以下简称双极探火管装置）是在原有单根探火管的基础上，增加了另一级不同动作温度的、独立的探火管。当无火灾发生时，即使有一级探火管因为小动物啃咬、施工大意、损坏漏气等原因破裂了，灭火装置也不会喷射灭火剂；相反，当真正发生火灾时，第一级探火管首先探测到火情发出预警信号，当第二级探火管也探测到火情时，火灾得以确认，灭火装置开始喷射灭火剂实施灭火，极大地降低了灭火装置误动作的概率，可以妥善解决数据中心柜体内部电气火灾这一难题。

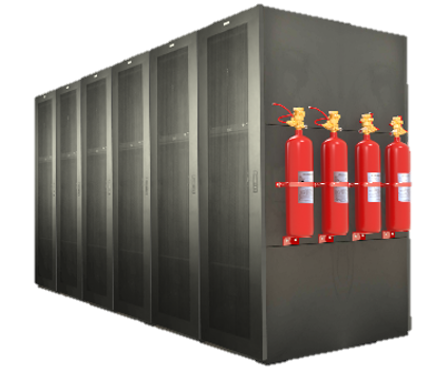

一、小型防护区
1. 单套最多保护6个柜体；
2. 单柜体积≤3m³。
二、大型防护区
1. 防护区体积≤60m³；
2. 1个防护区最多4套装置。
三、柜体要求
1. 有实际底部；
2. 不能关闭的开口面积≤总内表面积的1%。
附录：设计法规依据
GB50016-2006 建筑设计防火规范
GB50174-2008 电子信息系统机房设计规范
GB50229-2006 火力发电厂与变电站设计防火规范
GA1167-2014 探火管式灭火装置
CECS345:2013 探火管灭火装置技术规程
DBJ04-231-2005 山西省火探管式自动探火灭火装置设计、施工及验收规范
DB22/T465-2009 吉林省火探管式自动探火灭火装置设计、施工及验收规范
2009RF-GSPS 人防工程图集——给水排水水工程
