电力变压器作为电力系统中输变电能的关键高压电气设备，承担着电压、电流转换及功率传输重任，其性能优劣直接关乎电力系统的安全稳定运行。运行时，变压器铁心、绕组和钢结构件产生损耗，致使设备发热升温，且内部各部分温度不均，绕组温度最高，其次是铁心和变压器油。从变压器绝缘运行寿命角度，“六度法则” 表明：绕组年平均温度 98 摄氏度时，温度每升降 6 摄氏度，变压器寿命便会减半或翻倍。因此，开展变压器温度在线监测，对保障设备安全、延长使用寿命意义重大。感温电缆作为工业场所常用的线型温度监测装置，凭借高灵敏度、耐高温、抗电磁干扰等特性，在变压器安全监测与故障预防中发挥关键作用。以下从选型、敷设、系统设计等方面，详细介绍感温电缆在变压器上的应用要点。

 一、感温电缆选型：适配变压器复杂环境

  感温电缆是变压器温度监测的重要工具，选型需充分考虑变压器所处环境。多数变压器位于室外，阳光直射易使主体温度偏高，动作温度过低易引发误报警；同时，室外恶劣环境还存在虫鼠啃咬等风险。基于此，建议室外变压器选用动作温度为 105 摄氏度的金属屏蔽型感温电缆（JTW-LD-SF500/105P）。

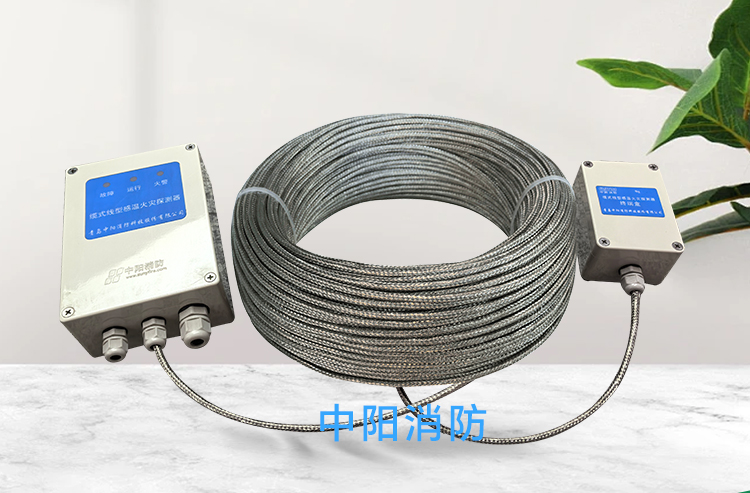

  缆式线型感温火灾探测器 JTW-LD-SF500/105P 以电缆自身为传感器，具备定温报警、耐高压、防干扰、安装维护简便、误报率低、抗电磁干扰等优势，为高压油浸式变压器温度监测提供优质方案。

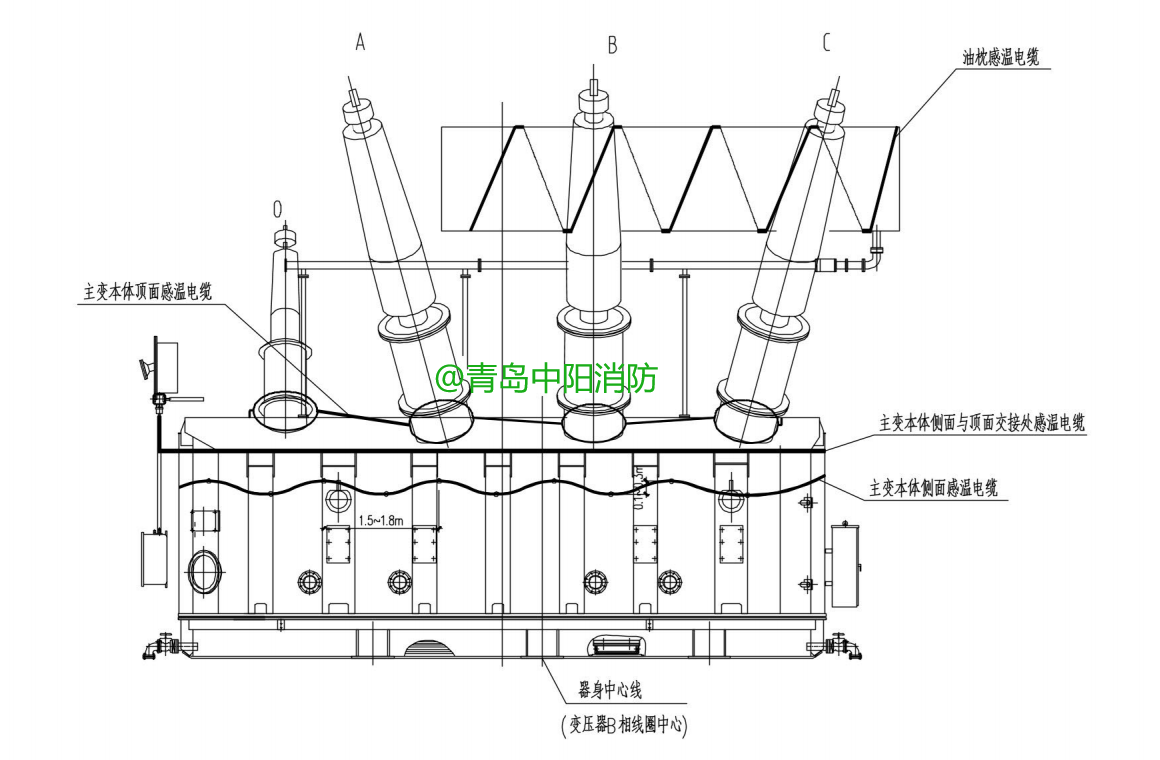

 二、感温电缆敷设部位选择：精准覆盖关键区域

  1、变压器油枕：油枕是变压器油位及油温变化的关键监测点，在此敷设可及时掌握油枕温度动态。

  2、变压器高、中、低升高座底部与本体连接处：这些部位是变压器内部热量传递的重要节点，监测此处温度有助于发现潜在过热隐患。

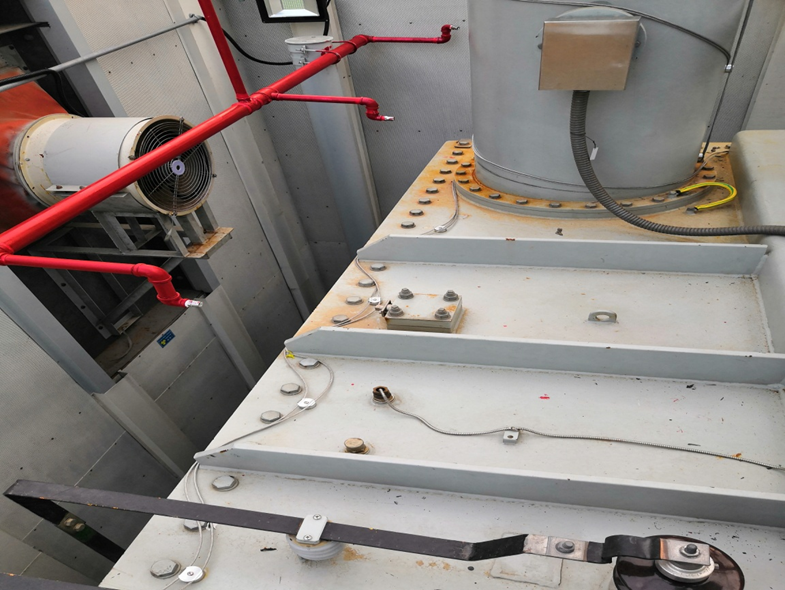

  3、变压器本体顶面：顶面直接受阳光照射及环境影响，敷设感温电缆可实时感知顶部温度变化。​

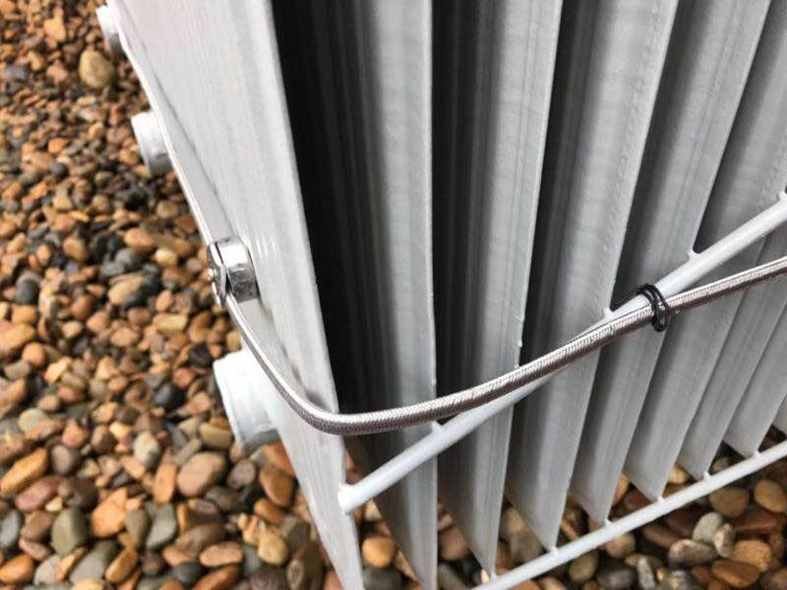

  4、变压器本体侧面与顶面交接处、侧边中上部：侧面与顶面交接处及侧边中上部易受环境气流影响，在此监测能更全面反映变压器本体温度状况。

 三、感温电缆敷设操作规范：确保安装质量与性能

  1、安装方式：感温电缆采用正弦波接触式敷设的安装方式。

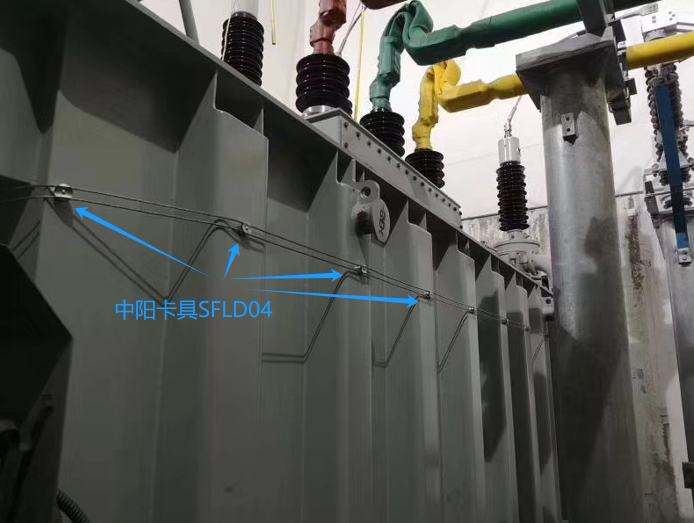

  2、固定与防护：感温电缆安装时使用专用的夹具固定，夹具固定处的感温电缆采用橡胶套管防护避免探测器受到应力而造成机械损伤。感温电缆专用卡具:SFLD04,为非金属阻燃材料,夹具有强磁功能，吸附安装在变压器本体上。夹具固定间距应在 0.6~1.2m范围内。

  3、布线要求：感温电缆敷设的最小弯曲半径不小于15cm,布线时必须是连续无抽头、无分枝的连续布线，一般不超过 200m。

  4、安装位置：感温电缆应安装在不受严重挤压且护套不易被外界尖利物损坏的部位。

  5、环境规避：感温电缆应避免与监视区域内吸热且廷时温度升高的材料接触。

  6、机械保护：在感温电缆敷设过程中避免让不必要的机械压力作用在感温电缆上，否则过度挤压对它会造成损伤。

  7、绝缘检测：感温电缆安装前用兆欧表测量电缆各芯之间的绝缘状态，其线芯之间正常阻值不应小于10兆欧,否则应予以更换。 测量设备宜采用500V兆欧表。 安装时在末端预留 2~3m 试验长度，试验后应将实验部分剪切去掉。

  8、后期维护：为维持感温电缆灵敏度，禁止涂喷或覆盖其他物品；安装后每隔半年至一年，应检査一下探测器的绝缘电阻，其结果应符合标准规定发现不合格时应及时更换。

 四、系统设计方案：构建智能监测网络

  感温电缆需与信号处理单元、火灾报警主机等设备协同工作，构建完整的温度监测报警系统，其设计方案如下：

  感温电缆信号处理单元通过输入模块接入火灾报警主机，一旦检测到被测位置温度值超过设定的阈值，则将报警信号传送至火灾报警主机，火灾报警主机接收到报警信号后，随即发出火灾声光报警并显示，同时把报警信号上传至站区监控中心。

  控制器（报警主机或者PLC控制柜）之间的组网，通常采用集中管理的方式，设置集中控制站，根据系统整体设计，通过信号总线（＜2km时）或者光纤组成环网，实现对整个变压器温度监测系统的高效管理与实时监控。
